製品仕様

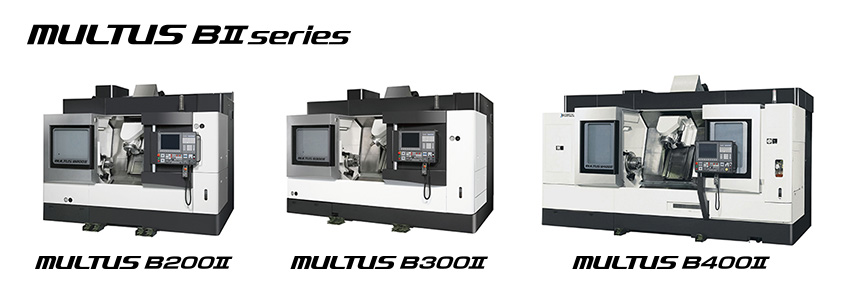

| スペック | MULTUS B200Ⅱ | ||
|---|---|---|---|
| 能力・容量 | 最大加工径 | mm | ø600 |
| 心間 | mm | 550、750 | |
| 主軸 | 主軸回転速度 | min |
6,000 |
| 主軸端形状 | φ140フラット | ||
| 主軸軸受内径 | φ100 | ||
| 最大トルク | N･m | 160/109(20分/連続) | |
| 刃物台 | 形式 | H1 ATC | |
| 工具取付本数 | L、M共用1本 | ||
| 回転工具主軸 | 回転速度 | min |
12,000 |
| 最大トルク | N･m | 40.1/26.3 （5分/連続） |
|
| 早送り速度 | m/min | X：40、Z：40、Y：26 | |
| min |
C：200、B：30 | ||
| 自動工具 交換装置 |
ツールシャンク 形式 |
HSK-A63 | |
| 工具収納本数 | 本 | 20 (40、60) |
|
| 工具最大長さ | mm | 200 | |
| 電動機 | メイン主軸 | kW | PREX11/7.5 （20分/連続） |

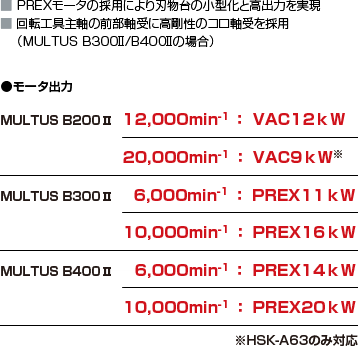

| 回転工具主軸 | kW | VAC12/8 （5分/連続） |
|
| 機械の大きさ | 機械の高さ | mm | 2,582 |
| 所要床面の 大きさ |
mm | 3,385×2,210、 3,925×2,210 |
|
| 仕様 | 対向主軸 | ||
